石墨電極經LiODFB?基電解液后EDS分析
2021-11-16 21:12:27
Summer
40
什么是EDS?
EDS，英文全稱是Energy Dispersive Spectroscopy，是一種能譜儀。
原理：利用不同元素的X射線光子特征能量不同進行成分分析。
與WDS（波譜儀）相比，EDS（能譜儀）具有以下優缺點：
優點:
（1）能譜儀探測X射線的效率高。
（2）在同一時間對分析點內所有元素X射線光子的能量進行測定和計數，在幾分鐘內可得到定性分析結果，而波譜儀只能逐個測量每種元素特征波長。
（3）結構簡單，穩定性和重現性都很好。
（4）不必聚焦，對樣品表面無特殊要求，適于粗糙表面分析。
缺點：
（1）分辨率低.
（2）能譜儀只能分析原子序數大于11的元素；而波譜儀可測定原子序數從4到92間的所有元素。
（3）能譜儀的Si(Li)探頭必須保持在低溫態，因此必須時時用液氮冷卻。

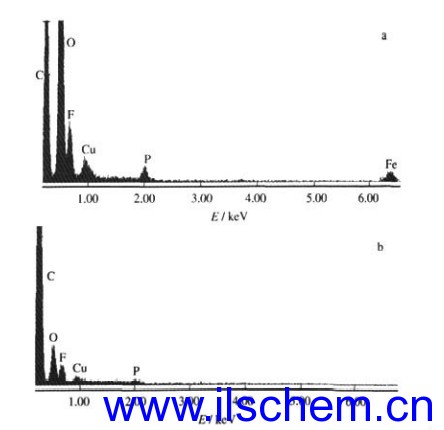

LiFePO4/石墨電池在LiPF6基和LiODFB基電解液中高溫循環后取出的石墨電極表面EDS測試結果如下圖
石墨電極表面EDS分析
由圖對比可知，在6．39 keV處圖 5a比圖5b多出來一個鐵元素。這是因?yàn)長iFePO4 電極在LiPF6基電解液中高溫循環后溶解析出大量的Fe(II)，游離在電解液中的Fe(II)在石墨電極上被還原。
