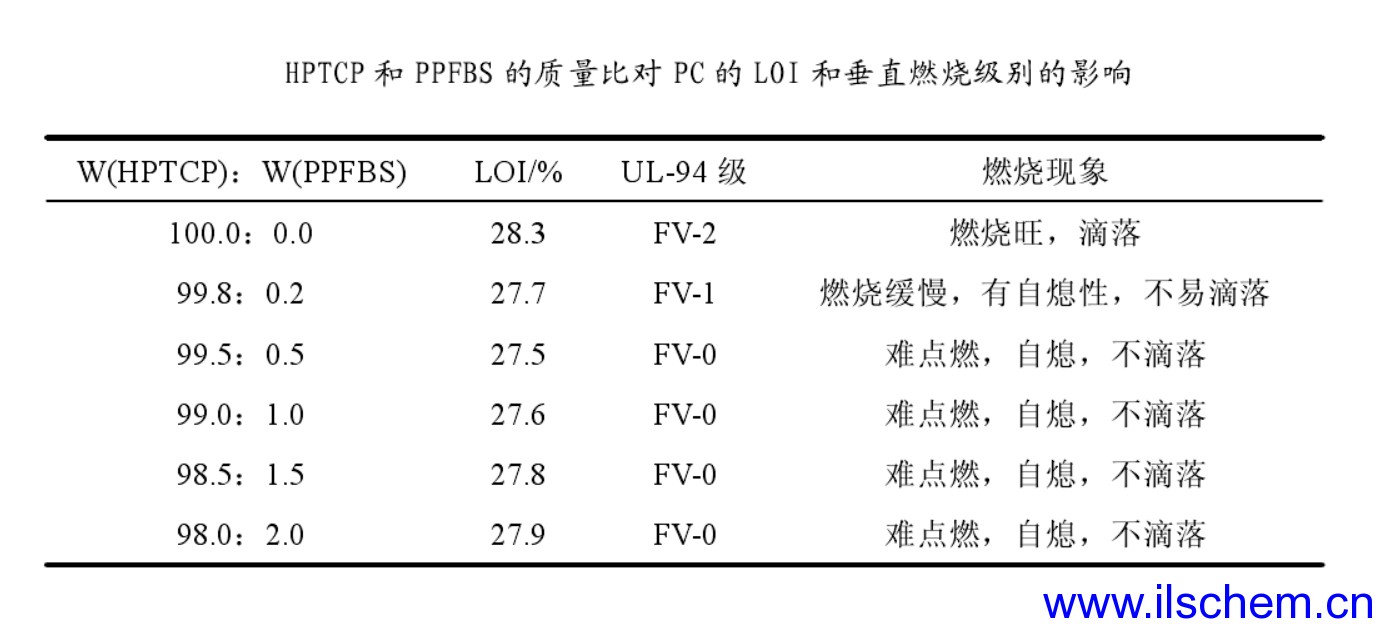

當阻燃劑的添加量為試樣總質量的5.0%時，研究了HPTCP和PPFBS的質量比對聚碳酸酯的LOI和垂直燃燒水平的影響。結果見下表1。表中數據顯示，當添加極少量PPFBS時，PC的LOI略有降低，但垂直燃燒水平顯著增加。當w（HPTCP）：w（PPFBS）=99.5:0.5時，LOI為27.5%，垂直燃燒水平可達到UL94V-0，表明HPTCP和PPFBS對PC有明顯的協(xié)同阻燃作用。

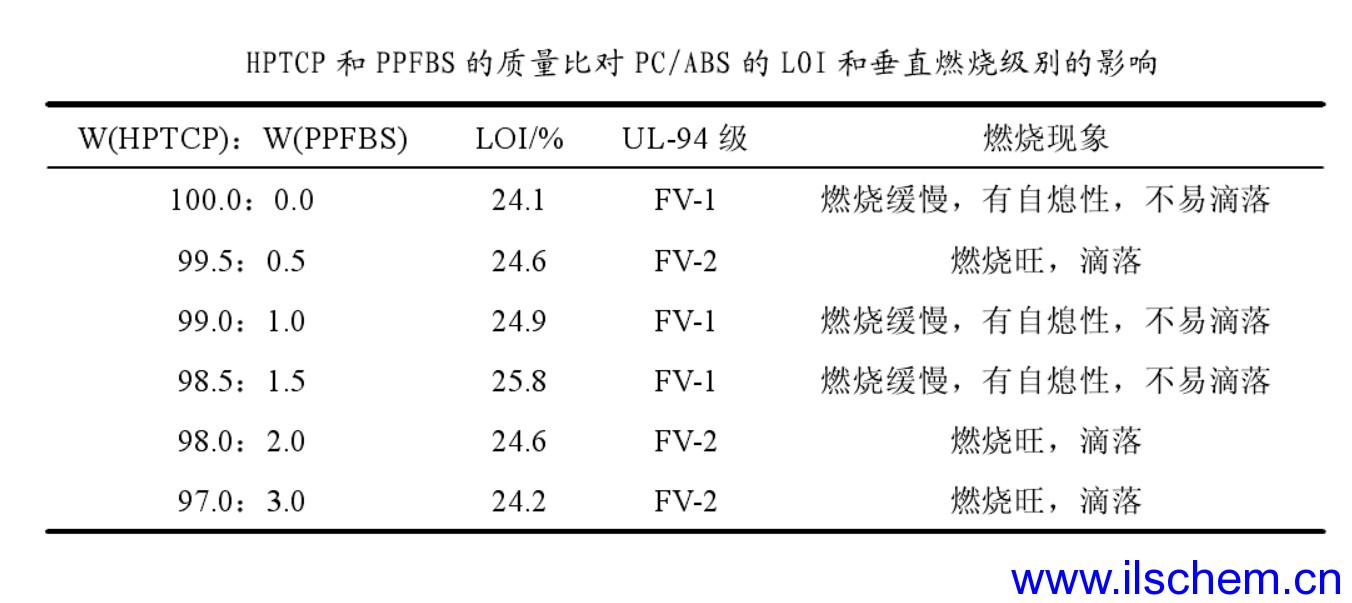

當阻燃劑的添加量為試樣總質量的10%時，研究了HPTCP和PPFBS的質量比對PC/ABS的LOI和垂直燃燒水平的影響。結果列于表2。表2中的數據表明，當添加極少量的PPFBS時，PC/ABS的LOI和垂直燃燒阻燃水平幾乎沒有變化，表明HPTCP和PPFBS對PC/ABS沒有明顯的協(xié)同阻燃作用。
