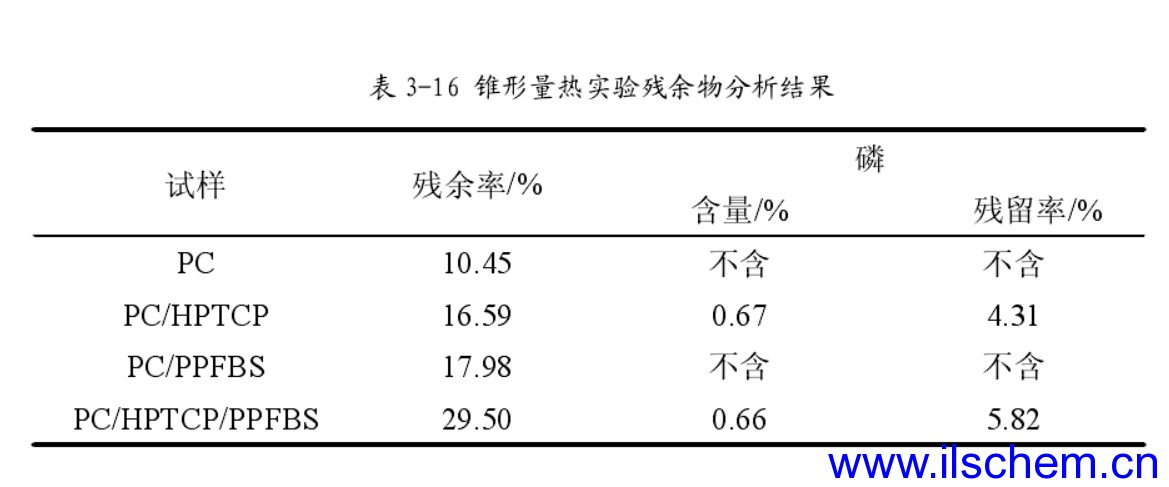

各樣品的殘留率（殘留量占樣品質量的百分比）、殘留磷含量和殘留率分析結果見表3-16。表中數據顯示，非阻燃PC、HPTCP阻燃PC、PPFBS阻燃PC和HPTCP/PPFBS阻燃PC的殘留率分別為10.45%、16.59%、17.98%和29.50%，表明阻燃劑的加入促進了材料的碳化，其中復合阻燃劑的殘碳量最高。這一結論與熱重分析結果一致。殘渣中的磷殘留率相對較低，表明大部分HPTCP分解產物揮發到氣相

通過分析上述結果，可以得出結論，HPTCP/PPFBS也通過凝聚相和氣相產生阻燃作用。HPTCP熱解形成磷酸化合物。這些物質的強烈脫水促進了PC的碳化，并形成一層阻燃碳層。碳層在PC分解產生的CO2、N2、NH3等惰性氣體和阻燃劑的發泡作用下形成膨脹性碳層，碳層具有隔熱、隔氧和防止PC分解產物揮發的阻燃作用。極少量PPFBS的復配能顯著增加阻燃PC的成碳量，從而提高HPTCP的阻燃效果；此外，HPTCP分解成揮發性磷化物，可在氣相中產生PO等自由基，捕獲燃燒產生的自由基并抑制燃燒。HPTCP和PC分解產生的CO2、NH3和N2也會通過稀釋產生阻燃性。
